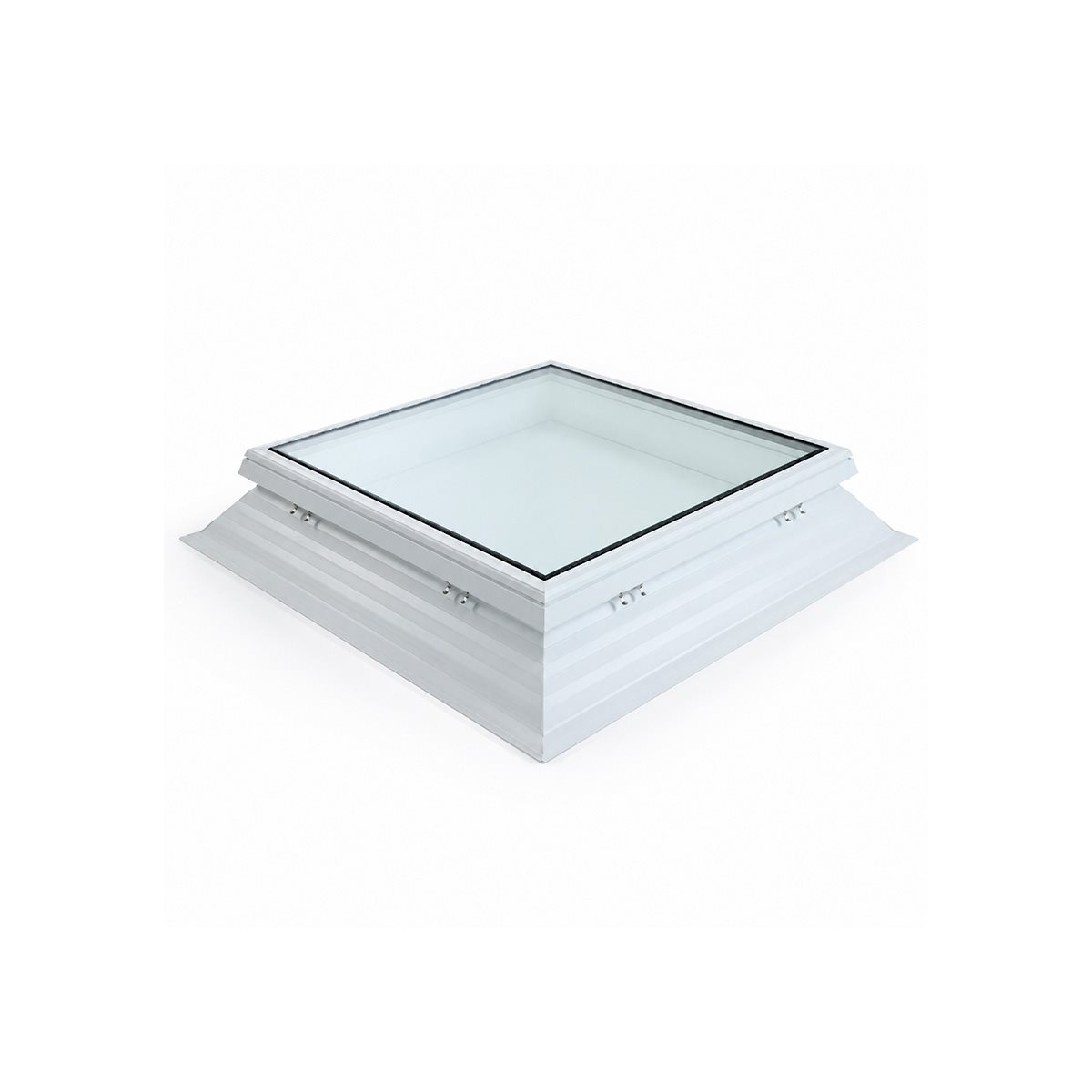

VITRIA flatt takvindu - 130 x 130 - Fast - PVC 16/20 Kant

Produktbeskrivelse

• PVC oppstandskanten 16/20 er for montering på nye takkonstruksjoner. Oppå kantene monteres VITRIA-vinduet med klips.

Vitria er et moderne takvindu designet for flate tak. Det er laget med klart 2-lags termoglass, som gir god isolasjon og masse naturlig lys.

Rammen er i stilren, hvit PVC med høy isolasjonsevne og sikre tetningslister, som beskytter mot både trekk og vanninntrengning.

Det smarte "flush design" betyr at glasset flukter pent med rammen og bare stikker litt opp – det ser flott ut og sørger samtidig for at regnvann lett kan renne av.

Monteringsveiledning

Klikk her og se PDF monteringsveiledning. Se også video ved å klikke på det lille ikonet ved siden av produktbildet.

Fordeler med Vitria takvinduet:

• Egnet for flate tak med en helning fra 4° til 25°
• Best ved 5° helning for å minimere smuss og holde glasset klart
• Stilfullt og diskret design
• Fremragende isolasjon og tetthet

Perfekt for deg som ønsker både funksjon og estetikk i takløsningen din.

Det flate takvinduet monteres enkelt med de medfølgende fjærklemmene i stål, som er kompatible med både PVC-kant og adapterrammen.

Generelle egenskaper ved VITRIA takvinduet:

• "Flush design" (glasspanelet er høyere enn PVC-rammen og slutter tett) for et elegant uttrykk og optimal avledning av regnvann
• 2-lags termoglass med optimalisert glassammensetning
• God isolasjonsverdi Ut* = Ug = 1,1 W/m²K
• Ramme: ekstrudert hvit PVC-profil med gode termiske egenskaper
• Kompatibel: passer til ulike karmer, adapterramme mulig
• Høy luft- og vanntetthet
• Akustiske egenskaper: Rw = 39 dB (-1, -5)
• (størrelser opp til maksimalt 1000 × 2000 mm)

Tekniske egenskaper ved Vitria takvinduet:

• Spesifikke egenskaper: Skylux® PVC-ramme
• Mekaniske egenskaper: Slagfast ramme i kvalitets-PVC type Benvic S, hvit
• Tetthet iht. ISO 1183: 1450 kg/m³
• Brannklasse iht. EN 13501-1: E

Spesifikke egenskaper ved Skylux® glass

• Mekaniske egenskaper – HR++ termoglass
• Glasstype – laminert (innside) + herdet (utside)
• Tykkelse – ca. 32 mm
• Vekt – ca. 36 kg/m²
• Lysgjennomgang iht. EN 410 – klar 77 %
• Solfaktor g (ZTA) iht. EN 410 – 0,59
• Lydisolering Rw iht. EN 717-1 – 39 (-1, -5) dB
• Ug-verdi iht. EN 673 – 1,1 W/m²K
• Sikkerhetsglass NBN EN 356 –
  • min. type P2A (44.2)
  • eller type P4A (44.4) ved større størrelser

VITRIA oppbygning

	1.	Ramme	Termoglass	PVC	Hvit
				Med trippel myk Coex-tetning
	2.	Tetning		Ytre strukturtetning
	3.	Glass	Ytre rute	Herdet	Standard 6 mm 8 mm ved større vindu
			Gass	Argon
			Avstandsstykke	16 mm
			Indre rute	Laminert	44.2 / 44.4
	4.	Tetning		Innvendig strukturtetning
	5.	Monteringssystem		Klips	med enveis innbruddssikre skruer

Herunder ses en snittegning av rammen
