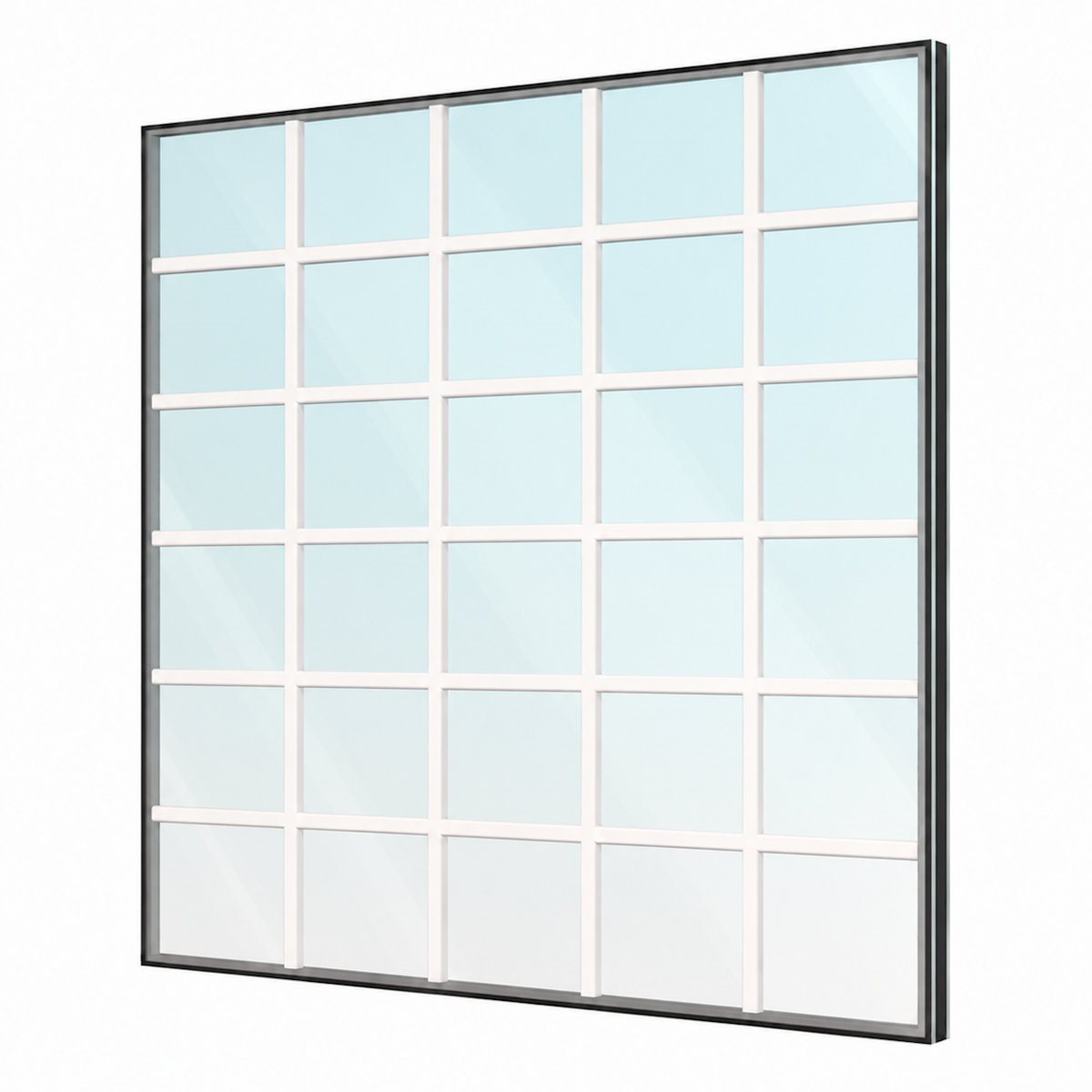

Termorute med Kieler sprosse - 5 vannrett og 4 loddrett

Produktbeskrivelse

Den mest brukte typen sprosse termorute. Du kan velge sprosse dimensjonene 18 mm eller 26 mm. Du kan velge flere typer glass og brukes typisk til nye vinduer, der man ønsker et gammeldags uttrykk med sprossevinduer. Fordelene med denne ruten er blant annet den langt bedre isoleringen samt en noe enklere vindusvask.

Selve sprossen er innebygd i termoruten. Tykkelsen på sprossen er alltid 12 mm, og man kan derfor ikke velge mindre rutetykkelse enn 4-12-4.

Sprosse dimensjon (høyde):

Oppmåling av glass

Målene du skal taste inn, er glassets mål. Det vil si at målene du oppgir, er målene du får glasset levert i (vi trekker ikke fra eller legger til noe, dine mål). Du kan se på bildet nedenfor hvordan du skal måle bredde, høyde og tykkelse. Alle 3 mål er viktige for at ruten skal passe til vinduet ditt.

Typer av termorute

Denne lavenergi termoruten har vært standardruten fra 2000 til 2018 hos mange vindusprodusenter, og den er fortsatt den mest brukte til utskifting av gamle ruter. Den er bygget opp av et 4 mm glass (Eurofloat) på utsiden, et 4 mm glass med et lavenergi belegg (Silverstar En2plus) på innsiden, og isolerende argongass mellom de to glassene. Denne termoruten leveres kun med tradisjonell Alu kant

Termorute - Classic Varmkant

Denne lavenergi termoruten har vært standardruten fra 2000 til 2018 hos mange vindusprodusenter, og den er fortsatt den mest brukte til utskifting av gamle ruter. Den er bygget opp av et 4 mm glass (Eurofloat) på utsiden, et 4 mm glass med et lavenergi belegg (Silverstar En2plus) på innsiden, og isolerende argongass mellom de to glassene.

Termorute - Super Lavenergi

Super lavenergi-termoruter er for dem som vil ha det litt bedre. Den er bygget opp av et 4 mm glass (Eurofloat) på utsiden, et 4 mm glass med et lavenergi belegg (Silverstar ZERO NG) på innsiden, og et lag med isolerende argongass mellom de to glassene.

Termorute - 2021 Lavenergi

Denne lavenergi termoruten leveres til vindusprodusenter som har fått godkjent vinduene sine etter energireglene for 2021 (merk at dette er en samlet godkjenning for karm, ramme og glass). Den er bygget opp av et 4 mm Eurowhite NG glass på utsiden, et 4 mm glass med et Silverstar E lavenergi belegg på innsiden, og et lag med isolerende Argon gass mellom de to glassene.

Termorute - Ekstra klar Lavenergi

Denne lavenergi termoruten er for deg som ønsker et vindu med ekstra klar rute og vil ha maksimal utsikt. Den er bygget opp av et 4 mm glass Ekstra klart glass (jernfattig) på utsiden, et 4 mm Ekstra klart glass (jernfattig) med et lavenergi belegg (Silverstar En2plus) på innsiden, og et lag med isolerende argongass mellom de to glassene.

Avstandslister

Termoruten kan bestilles med følgende avstandslister:

Aluminium er den tradisjonelle avstandslisten, som er brukt i de aller fleste ruter av eldre dato.
- Den finnes i 12, 14, 16, 18, 20, 22 og 24 mm

Chromatech Ultra "varm kant" er et høyt isolerende materiale og finnes i flere farger: Sort, lysegrå, mørkegrå, lysebrun og hvit.
- Den finnes i 12, 14, 16, 18, 20, 22 og 24 mm



Chromatech Ultra er den ultimate 'varm kant'-løsningen for å senke U-verdier og består av hard plast og en fin rustfri stålkonstruksjon. Dermed oppnår man en svært liten gjennomgang av kulde fra utsiden av ruten til innsiden, og dette gir en forbedret u-verdi, og du unngår kondens på innsiden av ruten. Den spesielle konstruksjonen gir avstandslisten uvanlig gode bøyemuligheter, lavt varmetap, høy rammestabilitet og U-verdier i den lave enden av skalaen. Den øverste plastoverflaten er ekstremt hard og kuldebestandig. Les mer om avstandslisten her og se sertifikat her.

Konstruksjon

Avstanden mellom de to glassene kan endres slik at termoruten kan passe til en lang rekke vindustykkelser. En termorute med et 4 mm glass på utsiden, 16 mm argongass og et 4 mm glass på innsiden blir referert til som 4+16+4.

Garanti

Det er 5 års garanti på termoruten, mot dugg, dersom rutene overholder glassgarantiens bestemmelser for montering og tabellen nedenfor for maksimale størrelser. Rutene blir produsert etter glassgarantiens regler og i henhold til europeiske regler og er CE-merket.

Maksimale mål på termoruten

Det er viktig at målene stemmer overens med de maksimale forholdene og størrelsene som er vist i tabellen nedenfor, hvis du skal oppnå garanti på ruten. Tabellen gir en oversikt over reglene og begrensningene som de ulike termorutekombinasjonene har. Beregningene i tabellen er basert på danske værforhold (f.eks. vindtrykk), en loddrett montering av termoruten, og en installasjon fra 0-8 meter over bakken. Det er fortsatt mulig å bestille termoruter som ikke overholder skjemaet nedenfor. Det skyldes at det er produsert mange vinduer, spesielt mellom 1980 og 2010, som ikke overholder reglene, og som det fortsatt er nødvendig å kunne skifte glass i. Så kjøper du utenfor dette skjemaet, er det ikke 5 års garanti mot dugg.

Hvordan installerer jeg termoruten?

Det er ikke så vanskelig som det høres ut å installere termoruten selv. Det er likevel noen ting det er viktig å være oppmerksom på, for å sikre at termoruten forblir intakt og at 5 års garanti holder. Se videoguiden vår øverst ved produktbildet samt denne monteringsveiledningen for hjelp og veiledning, og les vår trinn-for-trinn-guide her.

Fremstilling av ruten

Ruten er produsert etter europeisk standard EN 1279.
Definisjon av termorute – samling bestående av minst to glassruter, adskilt av en eller flere avstandslister og hermetisk forseglet langs periferien.

Fig. 32 IGU-strukturdiagram

Samling:

Denne typen termorute er beregnet for installasjon uten permanent forskyvningsbelastning i fugemassen, beskyttet mot direkte UV-eksponering på kantforseglingen.
Ruten har en dobbel forsegling, innerst en Butyl forsegling og ytterst en Polysulfid, Polyurethan – ekstern fugemasse, som ikke må utsettes for direkte UV-stråling.

Toleranser og nøyaktighet for ruten - Avstandslisten:

Avstandslister med mekanisk bøyde hjørner er samlet langs sidene, maksimalt 4 steder i hvert kammer med maksimalt overflateareal på 6 m2, og gjelder for rektangulære glass (ikke fasongglass). Det synlige av avstandslisten kan ha mindre misfarging og riper i skjæreområdet som skyldes produksjonsprosessen. Avstandsforbindelsen må ikke overstige 1 mm i avstand. Avstandslisten er hul og fylt med tørremiddelkuler; når ruten vippes, vil man kunne høre tørremiddelet bevege seg inne i profilen. Retthet for avstandslisten i en termorute er +- 4 mm opp til en lengde på 3,5 m, og 6 mm for lengre lengder. Avstandsstykkets tillatte avvik i forhold til den parallelle rette glasskanten (f.eks. i tredoble ruter) er 3 mm opp til en kantlengde på 2,5 m. For lengre kantlengder er det tillatte avviket 6 mm.

Toleranser og nøyaktighet for ruten - Tykkelse på ruten:

Tykkelsestoleranser på 2-lags termoruter med floatglass er ± 1,5 mm.
Hvis ruten er bygget opp med laminert glass, ornamentglass, støpte glasstyper eller brannglass, er toleransen ± 2 mm.

Toleranser og nøyaktighet for ruten - Dimensjon og forskyvning av glass:

Toleranser for dimensjoner og forskyvning av glassene i termoruter er:
Bredde og høyde ved rute mindre enn 2000 mm er ± 2 mm
Bredde og høyde ved rute større enn 2000 mm og mindre enn 3500 mm er ± 4 mm
Bredde og høyde ved rute større enn 3500 mm og mindre enn 5000 mm er ± 5 mm

I tillegg til unøyaktighet i glasset kan fugemassen stikke ut over kantforseglingen.
Siden rutene er maskinelt produsert, kan det i noen tilfeller komme fuge ut på glassflaten; dette kan fjernes med barberbladskrape.
